全自动砖机中缓冲装置的作用与设计

作者:铭泽机械  来源:铭泽机械  时间:2021-06-13 15:42:54  点击次数:1266

  由于全自动砖机在液压力的驱动下运动时具有很大的动量。在它们的行程终端,当杆头进入液压缸的端盖和缸底部分时,会引起机械碰撞,产生很大的冲击和噪声,冲击压力大约足额定工作压力的两倍,这就必然会严重影响液压缸和整个液压系绕的强度及正常工作。而采用缓冲装置,就是为了避免这种机械碰撞。

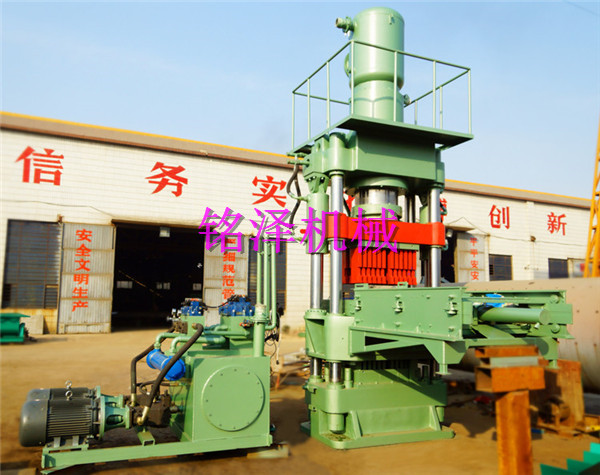

全自动液压砖机

  自动砖机中缓冲装置可以防止和减少液压缸活塞及活塞杆等运动部件在运动时对缸底或端盖的冲击,在它们的行程终端能实现速度的递减,直至为零。尤其在当液压缸中活塞运动速度在6m/min以下时,一般不设缓冲装置,而运动速度在12m/m以上时,必须设置缓冲装置。

  自动液压砖机中缓冲装置的工作原理是当活塞在到达行程终端之前的一定距离内,设法把排油腔内油液的一部分或全部封闭起来,使其通过节流小口(或缝隙)排出,从而使被封闭的油液产生适当的缓冲压力,作用在活塞的排油侧上,与活塞的惯性力相对抗,以达到减速制动的目的。

  根据缓冲装置的结构形式,节流小口(或缝隙)的通流面积在缓冲过程中能否自动改变来分类,液压砖机生产厂家通常可将设备中的缓冲装置分为恒节流型和变节流型。

  恒节流型缓冲装置,在缓冲过程中,由于其节流面积不变,故在缓冲开始时,产生的缓冲制动力很大,但很快就降低下来,最后不起作用,其缓冲效果并不理想。因此采用这种方式的目前已经不多见。在一般通用型的砖机系列产品中,为了使结构简单、降低成本仍多采用此种缓冲装置。变节流型缓冲装置,其缓冲柱塞在缓冲过程中,节流面积随行程而变化,使缓冲压力保持均匀或呈一定规律变化,而取得理想的缓冲效果。
