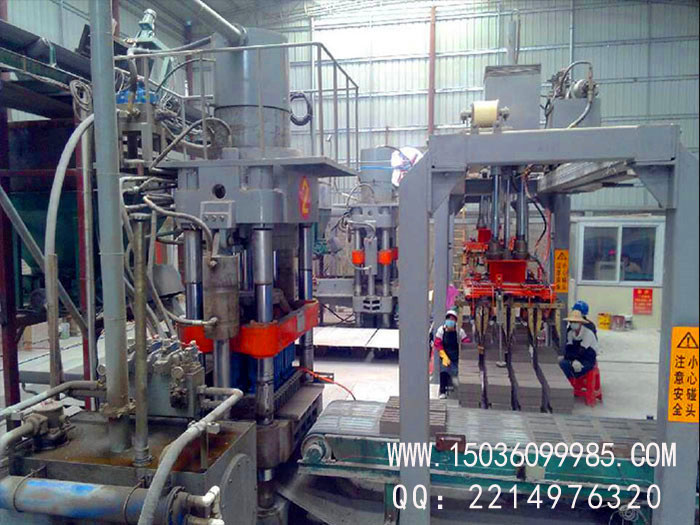

一、 液压系统的修理条件和内容 |
(1) 必须具备的修理条件
A. 修理人员必须具有相应的技术水平;
B. 有可更换的备件;
C. 有供修理用的零件
D. 有相应的试验台。
(2) 修理的内容
A. 小修(维护性修理，即液压系统在调试时或运转中出现故障的现场修理)。不换零件，只在原零件上轻微加工(抛、研、磨、刮)。主要是对各种阀、管道、元件平面的漏油，更换密封件等。此外，还指对同型号、不同压力级的压力阀的调压弹簧进行选择更换等。
B. 中修。指更换轴颈油封、轴承、活塞杆密封及阀杆油封。
C. 大修(恢复性修理)。更换磨损的零件(成对更换)。但液压缸的缸筒和活塞杆不能更换。
必须说明：我厂进行的“小修”和“中修”和部分“大修”项目，都是基于更换元件和部分零部件的基础上的，一般不能自行为液压元件配制零件。
二、 液压设备的清洗
1、 零部件和元件的清洗造价员培训学校
(1) 零部件和元件在工厂一般用煤油清洗，但禁用汽油。
(2) 液压软管可采用高速液流进行喷洗，硬管也可用同样的方法清洗。
(3) 液压元件在出厂时已经清洗干净并用塑料塞封住油口的，只要存放时间不超过两年，可不必清洗元件内部。
(4) 伺服阀等高精密度液压元件的零部件采用超声波清洗的方法。
2、 液压系统的清洗
液压系统在首次安装结束后，必须进行清洗;大修后试车使用前，一般也应根据实际情况进行清洗。
液压系统清洗的一般步骤如下：
(1)、选定清洗油：当系统管路油箱较干净时，可采用与工作油液同粘度或同种油清洗;如发现系统内不太干净，可采用稍低粘度的清洗油进行清洗。
(2)、加热清洗油：热油使系统内附着物容易游离脱落，一般加热至50～60℃，清洗压力0.2～0.4Mpa，清洗油流速尽可能大些，以利于带走污物。
(3)、安装过滤器：在清洗回路中，进油口安装50～100μ的粗过滤器，回油口安装10～50μ的过滤器。开始时粗滤，冲洗一段时间后逐步改用网眼细的滤油器，进行分次过滤。清洗时间一般8～24小时，开始每隔半小时拆开滤油器进行清扫，并逐步更换网眼细的滤芯和延长清洗时间间隔，污染严重的设备先用洗涤作用好的低粘度油液清洗，再用与使用油相近粘度的清洗油进行清洗。
(4)、一边清洗一边用木锤敲击，可以促进污染物的脱落速度。管路弯曲和焊接部位要多敲击，但不可用力过猛，以免管子变形和破裂。
(5)、排放清洗油：清洗结束后，尽可能将清洗油排除干净，包括泵、阀、管路以及冷却器内积存的清洗油。可松开管路，用压缩空气吹扫或加入工作油液带走清洗油。
(6)、加入新的液压工作油：清洗油排除后，应尽快加入新的液压油，并马上进行短时试运转，以免管道内锈蚀和产生其它不良影响。
三、 液压设备的安装与拆卸
(一) 液压元件拆卸安装的一般要求
1、 安装前，要准备好适用的通用工具和专用工具。
2、 安装装配前，对转入主机的液压件和辅件必须严格检查核对，保证液压件型号、功能与图纸相符。如有必要，应先进行测试。
3、 安装装配前，对转入主机的液压件和辅件必须严格清洗，去除有害于工作液的防锈剂和一切污物。液压元件和管道内各油口所有的堵头、塑料塞子、管堵等随着工程的进展逐步拆除，而不要先行卸掉，防止污物从油口进入元件内部。
4、 必须保证油箱的内外表面、系统的各配合表面及其它可见组成元件是清洁的，要防止安装过程中污染物进入系统。
5、 元件就位后应注意连接装配质量(如同心度、相对位置、受力状况、固定方式及密封好坏等)。紧固力矩要均匀、适当;安装后应达到相应的技术要求。
6、 元件安装完毕后，检查无误才能与投入系统使用;在手动调整(调试)时，应无泄漏及异常情况。最后连接控制线路。
7、 液压元件在拆卸前应先使所在油路控制的机械设备处于安全状态，然后切断压力油源并泄压，防止余压喷出伤人。
8、 液压元件拆卸前应先拆除与其相连接的控制电路等电气设备，并要防止损坏各种电气信号接头。
9、 液压元件拆卸前必须清除四周杂物、油泥等污染物，注意安装位置和油流方向。
10、 液压元件拆卸后应尽快恢复;如不立即恢复，必须对油路的连接油口和液压元件的油口、密封面采取保护措施，防止污染物进入系统和元件内部，防止损伤密封面。
(二)、液压元件安装的安装技术要求
1、 液压元件安装前的检查要求
液压元件的性能和管件的质量直接关系到系统工作的可靠性和稳定性，故在安装以前应再次检查质量。
(1) 外观检查与要求
1) 液压元件
A.液压备件的型号、规格、安装尺寸必须与原件一致，应有出厂合格证书或修复检测合格证书。
B.查明液压元件保管期限是否过长，若过长要注意元件内部密封件及零部件的老化程度。
C.元件的附件、配件应完整无损，密封件的外观质量应符合要求。
D.板式连接元件、阀安装底板的连接平面应平整，其沟槽不应有飞边、毛刺、棱角，不许磕碰凸痕。
E.螺纹棱角件的联接口处不准有毛刺和磕碰凸痕。
F.检查油口道内是否清洁，元件内部不准有锈蚀。
2) 管子和接头
A. 管子的通径、壁厚和接头的型号规格及加工质量都要符合设计规定，有下列情况之一者，不准使用：
a. 内外壁面已腐蚀或已显着变色;
b. 有伤口裂痕;
c. 表面凹入管子壁厚的15%以上;
d. 表面有离层或结疤。
B. 所用接头(包括软管接头)若有下列情况之一者，不准使用：
a. 螺纹和O形圈沟槽棱角有伤痕、毛刺、断丝扣等;
b. 接头体和螺帽配合松动和卡涩。
(2) 液压元件的拆洗与测试
系统中安装的液压元件如在运输中或库存时不慎以致内部受污染，或库存时间过长密封件自然老化，势将造成系统故障，因此，在元件安装前应根据情况进行拆洗。如有条件，应进行测试。
2、 液压元件安装技术规范
(1) 油泵和液压马达的安装
①、 泵轴与电机驱动轴的联轴器安装不良是噪声振动的根源。同轴度应在0.1mm以内，二者轴线倾角不大于1。，应避免过力敲击泵轴和液压马达轴，以免损伤转子。
②、 泵的旋向要正确，泵与液压马达的进出油口不得接反。
③、 泵与马达支架或底板应有足够的强度和刚度，防止产生振动。
④、 泵的吸油高度应不超过使用说明书中的规定(一般为500mm)，安装时尽量靠近或低于油箱油面。
⑤、 泵吸油管不得漏气，以免空气进入系统，产生振动和噪音。
(2) 液压缸的安装
①、 液压缸安装时，先要检查活塞杆是否弯曲，特别对长行程油缸。
②、 液压缸与连接机构的运动轨道平行。允差为0.04～0.08mm/m。
③、 活塞杆轴线与两端的安装基面平行度误差不得大于0.05mm。
④、 行程较长的液压缸活塞杆与机械设备的联结应保持浮动(以球面副相连)
(3) 、阀类元件的安装
①、 安装前，先用干净煤油清洗元件表面的防锈剂及其它污物，此时注意不可将各油口的塞子拔掉，以免污染物进入阀内。
②、 对自行设计制造的专用阀或修复装配的液压阀应按有关标准进行性能试验、耐压试验等。
③、 板式阀内元件安装时，要检查各油口的密封圈是否漏装或脱落，是否突出安装平面并有一定的压缩余量，各种规格同一平面上的密封圈突出量是否一致，安装O形圈的沟槽是否损伤，安装面上是否碰伤等。O形圈涂上少许润滑脂可防止脱落。
④、 板式阀的安装螺钉要对角逐次均匀拧紧。
⑤、 对于有特殊安装要求的液压阀(如部分伺服阀)，应按照说明书严格执行安装顺序和安装要求。
(4) 液压系统辅件的安装
①、 液压管路的安装应符合《液压系统管道安装技术标准》。
②、 过滤器安装前应核对通流能力和过滤精度，注意油流方向应和过滤器壳体上标明的方向一致，防止滤芯打破，污染系统。
③、 蓄能器一般应立式安装，气阀向上，安装位置应远离热源，固定要牢靠;要紧靠振源安装。
④、 冷却器安装时，要注意进出油口、进出水口的方向，防止装错或装反;事先必须通过耐压试验。
(三)、液压系统的压力试验、调试和试运转
液压系统安装或修理完毕后，必须进行调试，这是液压系统工作性能的检测过程，也是一个优化的过程。通过调试，可以改善设备的工况，提高液压系统的稳定性，延长设备寿命。
1、压力试验
液压系统的压力试验应在管道冲洗合格、安装完毕组成系统，并经过空运转后进行。
(1)、空运转
A、空运转是液压泵投入正常工作前的必要步骤，不能省略。一般按以下步骤进行：
检查确认液压泵启动运转条件是否满足，如有必要，应向泵壳内注油;
B、拧松泵和系统溢流阀的调节螺杆，使其处于低值;
C、点动液压泵，检查泵的转向是否正确;
D、多次点动液压泵，并逐步延长运转时间至10分钟以上，检查泵的噪声、振动和温度有无异常。
(2)、压力试验
A、系统试验压力：对于工作压力低于16Mpa的系统，试验压力为工作压力的1.5倍;对于工作压力高于16Mpa的系统，试验压力为工作压力的1.25倍。
B、试验压力应逐级升高，每升高一级要稳压2～3分钟，达到试验压力后，保压10分钟，然后在降至工作压力，进行全面检查，以系统所有焊缝和连接口无漏油，管道无变形为合格。
C、 压力试验应有试验规程，试验完毕后应填写《系统压力试验记录》。
2、调试和试运转
系统调试一般应按泵站调试、系统调试(包括压力和流量即执行机构速度调节)顺序进行，各种调试项目，均由部分到系统整体逐项进行，即：部件、单机、区域联动、机组联动等。在系统调试过程中所有元件和管道应不漏油和异常振动;所有联锁装置应准确、灵敏、可靠。
系统调试应有调试规程和详尽的调试记录。
(1)泵站调试
泵站调试应在工作压力下运转2小时后进行。要求泵壳温度不超过70℃，泵轴颈及泵体各结合面应无漏油及异常的振动和噪声;如为变量泵，则其调节装置应灵活可靠。泵站调试包括以下内容：
A、泵站启动联锁条件调试。主要是检查主泵的各项保护措施是否能够正常发挥作用。
B、泵站压力调定。主泵是变量泵的调节顺序是：关闭系统溢流阀(卸荷阀)→关闭泵出口溢流阀(卸荷阀)→调节泵的压力→调节泵出口溢流阀→调节系统溢流阀;主泵是定量泵的调节顺序是：关闭系统溢流阀→调节泵出口溢流阀→调节系统溢流阀。系统溢流阀开启压力应高于各泵出口溢流阀压力5～10kg/cm2。当系统内含有设定值高于系统压力起安全保护作用的压力阀时，应在系统压力试验期间调定。
C、液位联锁装置的调试。这个环节非常重要，必须保证低液位报警功能和低低液位停泵的联锁条件完全正常。
D、温度自动控制系统的调试。检查温度控制器是否正常，冷却水控制阀门打开关闭是否灵活，加热器工作是否正常;合理调节加热、冷却温度点，可以降低能耗。
(2)、系统调试
1)、压力调试
系统的压力调试应从从压力调定值最高的主溢流阀开始，逐次调整每个分支回路的各种压力阀。压力阀调定后，应将调整螺杆锁紧。
压力调定值极及与压力联锁的动作和信号应与设计相符。
2)、流量调试(执行机构调速)
速度调试应在正常工作压力和工作油温下进行。
系统的速度调试应逐个回路(指带动和控制一个机械机构的液压系统)进行，在调试一个回路时，其余回路应处于关闭(不通油)状态;单个回路开始调试时，电磁换向阀宜用手动操作。
A、 液压马达的转速调试
液压马达在投入运转前，应和工作机构脱开。在空载状态先点动，再从低速到高速逐步调试并注意空载排气，然后反向运转。同时应检查壳体温度和噪声是否正常。待空载运转正常后，再停机将马达与工作机构连接，再次启动液压马达并从低速至高速负载运转。
B、 液压缸的速度调试
a、 液压缸的速度调试与液压马达的速度调试方法相似。对带缓冲装置的液压缸，在调速过程中应同时调整缓冲装置，直至满足该缸所带机构的平稳性要求。如液压缸系内缓冲且为不可调型，则须将该液压缸拆下，在试验台上调试处理合格后再装机调试。施工员培训班
b、 双缸同步回路在调速时，应先将两缸调整到相同的起步位置，再进行速度调整。
c、 伺服和比例控制系统在泵站调试和系统压力调整完毕后，宜先用模拟信号操纵伺服阀或比例阀试动执行机构，并应先点动后联动。
速度调试完毕，再检查液压缸和液压马达的工作情况。要求在启动、换向及停止时平稳，在规定低速下运行时，不得爬行，运行速度应符合设计要求。
