压砖机中液压缸的类型结构及图形样式

作者:  来源:  时间:2016-03-09 15:21:43  点击次数:1614


为满足各种压砖机主机的不同用途,压砖机用的液压缸有多种类型,按照结构形式分有活塞缸、柱塞缸、摆动缸三大类,活塞缸和柱塞缸实现往复直线运动,输出速度和推力,摆置缸则实现往复摆动,输出角速度和转矩。


  按照作用方式不同又可以分为单作用缸和双作用缸。


  另外,按缸的特殊用途分,可分为串联缸、增压缸、增速缸、进步缸等。


  压砖机里液压缸的详细结构


  缸体组件与活塞组件构成密封的容腔,承受油压,因此缸体组件要有足够的强度、较高的表面精度和可靠的密封性。缸体组件指的是缸筒与缸盖,其使用材料、连接方式与工作压力有关。


  采用法兰连接,结构简单、加工方便、连接可靠,但要求缸筒端部有足够的壁厚,用以安装螺栓或旋入螺钉,缸筒端部一般用铸造、顿粗或焊接方式制成粗大的外径。采用半环连接,工艺性好、连接可靠、结构紧凑、但削弱了缸筒强度,这种连贯常用于无缝钢管缸筒与缸盖的连接中,采用螺纹连接,体积小,重量轻、结构紧凑,但缸筒端部结构复杂,常用于无缝钢管或铸钢的缸筒上。拉杆连接结构简单、工艺性好、通用性强,但端盖的体积和重量较大,拉杆受力后会变形,影响密封效果,适用于长度较小的中低压缸。焊接式连接强度高、制造简单、但焊接时易引起缸筒变形,且无法拆卸。

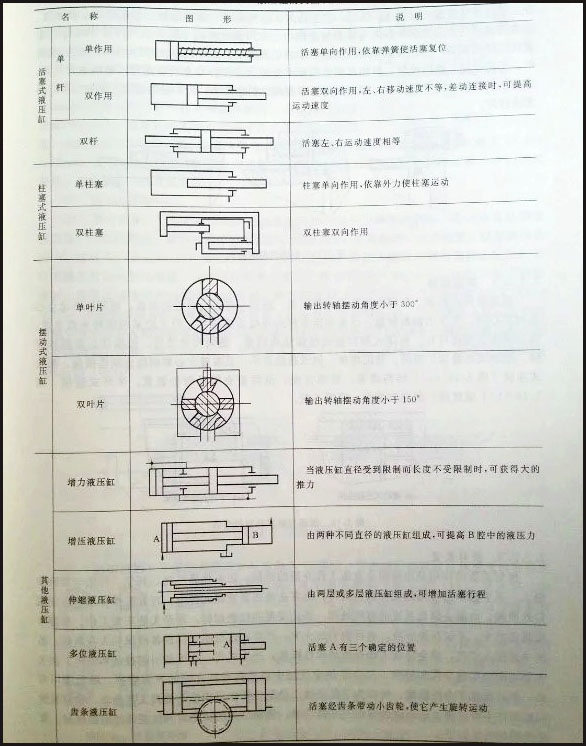

  压砖机液压缸的图层样式
