液压砖机平衡阀的工作原理及应用

　　液压系统平衡阀的工作原理

　　平航阀属于调节阀范畴，工作原理是通过改变阀芯与阀座的间歇（即开度），改变流体流经阀门的流通阻力，达到调节流量的目的。平衡阀相当于一个局部阻力可以改变的节流元件。

　　（1）FD型平衡阀

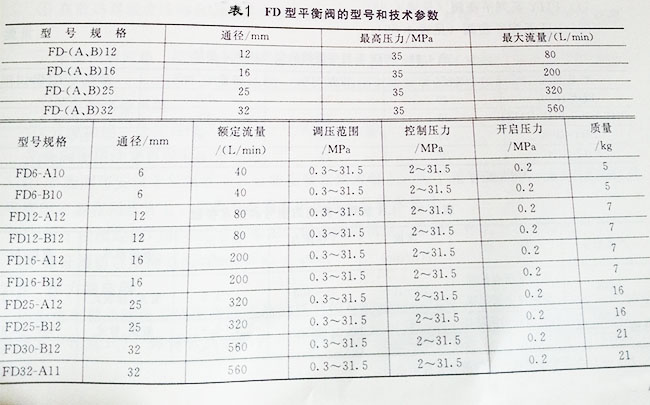

　　该阀主要用于起重机的液压系统。使液压缸和液压马达的运动速度不受载荷的影响，保持稳定。它附加的单向阀功能，可防止管路损坏或制动失灵时重物自由降落，以避免事故。其型号和技术参数见表1（FD)型平衡的型号和技术参数

　　（2）RB型平衡阀见表（2及图3）

图3RB型平衡阀外形及连接尺寸

　　液压砖机其他平衡阀产品

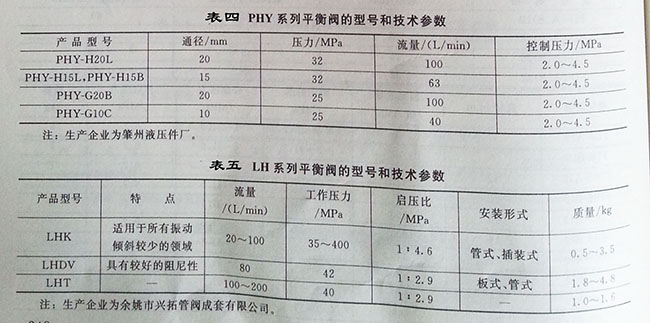

　　（1）PHY系列平衡阀（见表4)

　　（2）LH系列平衡阀（见表5）

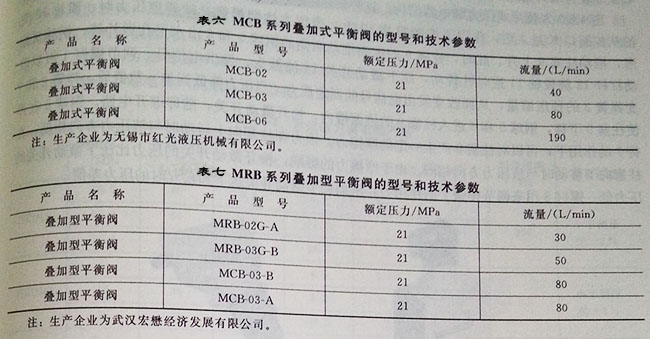

　　（3）MCB系列叠加式平衡阀（见表6）

　　（4）MRB系列叠加型平衡阀（见表7）

　　液压砖机平衡阀的应用

　　平衡大广泛应用于供热（制冷）系统中，所有需要保证设计流量的环路都应安装平衡阀。

　　a. 每台锅炉及冷水机组成分别安装平衡阀  调整锅炉或冷水机组之间的流量分配达到正确值，确认任何锅炉或冷水机组不存在流量过大或过小现象，检验与输配系统的水量协调性。

　　b. 所有干管、立管及支管的回水或供水管处分别安装平衡阀  调整流量均衡，检验输配环路与区域控制环路水量的协调性。

　　c. 所有具有二次泵的区域控制环路中分别安装平衡阀  用以均衡补偿型号尺寸过大的控制阀、二次泵及盘管，检验输配环路与区域环路水量见的协调性。

　　d. 在散热器或者冷却盘管系统中应分别安装平衡阀，用以对每一台末端装置单独调整流量。

　　e. 平衡控制回路  用以消除末端的流量过大，因而创造了区域门的良好工作条件，用以检验及调节一、二次环路水量协调一致，以确保末端装置总能提供出设计功率。

　　f. 平衡变水量系统。

　　j. 分流功能  于三通阀处协调一、二环路水量。


　　平衡阀使用注意事项有以下几点。

　　a．平衡阀可安设于回水管上，也能安装在供水管上。为了利于调试，对于一次环路建议阀安装在回水管上，总管平衡阀宜设于供水总管水泵后。

　　b．为了使流经阀门前后的水流稳定，保证测量精度，希望尽可能安装在直管段上。

　　c．保证阀前后压降p>2~3kpa
