液压机液压知识解析之一

作者:  来源:  时间:2016-05-16 11:04:32  点击次数:1750


  什么是液体传动、液压传动和液力传动
?


  (1),液体传动  以液体为工作介质传递能量和进行控制的传动方式称为液体传动



(2),液压传动  利用液体压力能传递动力和运动的传动方式称为液压传动


  (3),液力传动  主要利用液体动能的传动方式称为液力传动





  什么是液压传动原理图?什么是元件、回路和系统?


  (1)
液压传动原理图  由代表各种液压元件、辅件及连接形式的图形符号组成,用以表示一个液压系统工作原理的简图,称为液压传动原理图。图形符号有两种表达方式:一种用结构示意图,这样的图形比较直观,元件的结构特点清楚明了.但图形太繁锁,绘图麻烦;另一种是图形符号图,即把各类液压元件用其图形符号表示。


(2) 元件  由数个不同零件组成的,用以完成特定功能的组件,称为元件,如液压缸、液压马达、液压泵、阀、油箱、过滤器、蓄能器、冷却器和管街头等;这些元件有的是通用的、标准化的。


(3) 回路  液压回路是完成某种特定功能、由元件构成的典型环节。


(4) 系统  液压系统是由回路组成的、用以控制和驱动液压机械完成所需工作的整个传动系统。



举例说明液压传动的工作原理和液压系统由哪些部分组成?

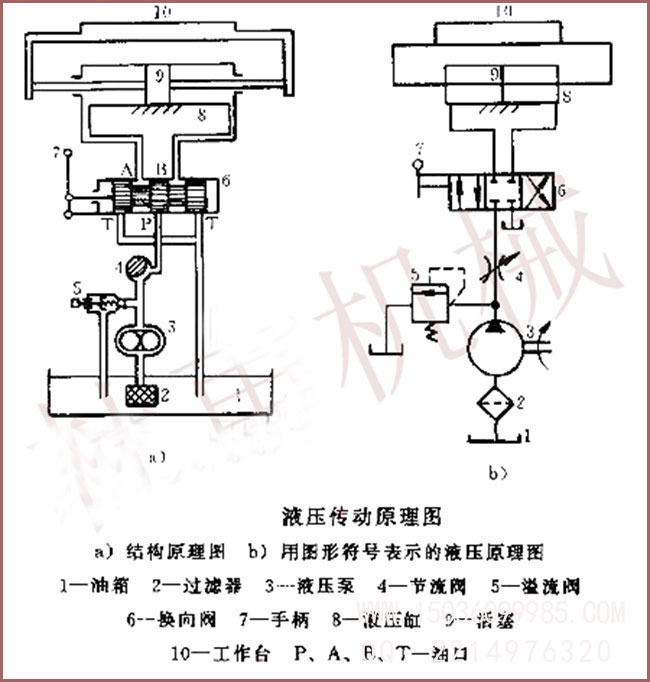

  液压传动的工作原理  如图所示的磨床工作台液压传动原理图,液压泵3由电动机带动,从油箱1中吸油,然后将具有压力能的油液输送到管路,油液通过节流阀4和管路流 至换向阀6,换向阀6的阀芯有不同的工作位置(图中有三个工作位置),因此通路情况不同,当阀芯处于中间位置时,阀口PABT互不相通.通向液压缸的油路被堵死,液压缸不通压力油,所以工作台停止不动;若将阀芯向右推(右端工作位置),这时阀口PABT相通,压力油经P口流人换向阀6,经A口流入液压缸8的左腔,活塞9在液压缸左腔压力油的推动下带动工作台10向右移动;液压缸右腔的油液通过换向阀6b口流入到换向阀6,又经回油口T流回油箱1;若将换向阀6的阀芯向左推(左端工作位置),活塞带动工作台向左移动;因此换向阀6的工作位置不同的,就能不断改变压力油的通路,使液 压缸不断换向,以实现工作台所需要的往复运动。






  根据加工要求的不同,工作台的移动速度可通过节流阀4来调节,利用改变节流阀开口的大小来调节通过节流阀的流量,以控制工作台的运动速度。


  工作台运动时,由于工作情况不同,要克服的阻力也不同,不同的阻力都是由液压泵输出油液的压力能来克服的,系统的压力可通过溢流阀5调节。当系统中的油压升高到梢高于溢流阀的调定压力时,溢流阀上的钢球被顶开,油液经溢流阀排回油箱。这时油压不再升高,维持定值。



为保持油液的浦洁,设置有过滤器,将油液中的污物杂质去掉,使系统工作正常。


总之,液压传动的工作原理是利用液体的压力能来传递动力的;利用执行元件将液体的压力能转换为机械能,驱动工作部件运动。液正系统工作,必须对油液压力、流量、方向进行控制与调节,以满足工作部件在力、速度和方向上的要求。
