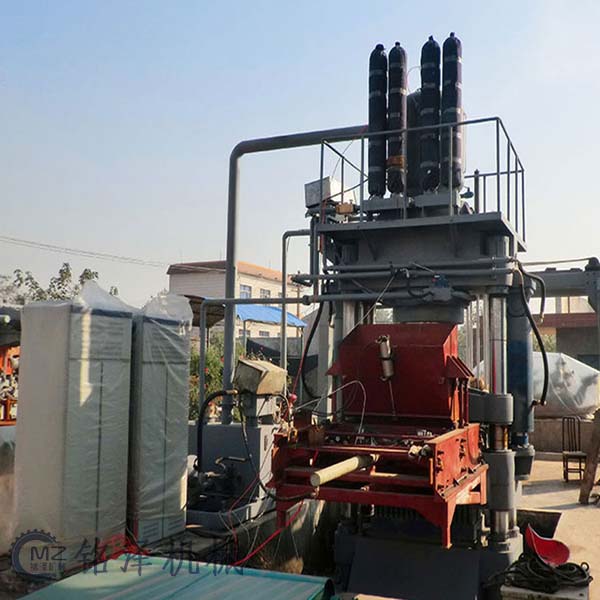

如何检测环保砖机液压系统的压力参数？

一、检测方法选择

根据液压系统特点，推荐以下方法组合：

1. 直接测量法：通过压力表或压力传感器直接读取压力值，适用于实时监测和故障诊断。
2. 传感器测量法：利用高精度压力传感器与数据采集系统，实现压力参数的连续记录与分析，适用于长期监控和性能评估。
3. 泄漏检测法：采用气泡法、真空法或红外检测法，检查液压系统是否存在泄漏，避免因泄漏导致的压力异常。

二、专业仪器配置

需配备以下精密仪器：

1. 压力表与压力传感器：
   • 量程选择：根据系统工作压力范围选择合适量程，例如，若系统最大工作压力为20MPa，则选择量程为25MPa的压力表。
   • 精度要求：优先选用精度等级为0.5级或更高的仪器，确保测量误差小于±0.1MPa。
2. 数据采集系统：
   • 功能要求：具备实时数据记录、存储与分析功能，支持多通道同步采集，采样频率不低于1kHz。
   • 软件支持：配备专业分析软件，可生成压力-时间曲线、统计最大值与最小值等关键参数。
3. 泄漏检测仪：
   • 类型选择：根据检测需求选用红外泄漏检测仪或超声波泄漏检测仪，前者适用于表面泄漏检测，后者适用于内部泄漏定位。

三、规范检测流程

1. 预检查：
   • 环境检查：确保检测环境温度在10℃-50℃之间，避免极端温度对测量结果的影响。
   • 设备状态检查：检查液压系统是否处于稳定运行状态，避免在启停阶段或负载剧烈变化时进行检测。
2. 压力测试：
   • 空载测试：在设备空载状态下，启动液压系统，观察压力表读数是否稳定在设定范围内。例如，若系统设定压力为16MPa，则空载压力应接近16MPa，波动范围不超过±0.5MPa。
   • 负载测试：逐步增加负载至额定值，记录压力变化曲线。例如，在负载达到80%额定值时，压力应稳定在12.8MPa-14.4MPa之间（假设系统压力-负载线性关系）。
   • 保压测试：在额定负载下保持压力稳定，持续10分钟，观察压力衰减率。若压力衰减超过5%/min，则需检查系统密封性。
3. 泄漏检测：
   • 表面泄漏检查：使用红外泄漏检测仪扫描液压系统表面，重点检查接头、焊缝等部位，若发现温度异常升高（超过环境温度10℃以上），则可能存在泄漏。
   • 内部泄漏检测：采用超声波泄漏检测仪，在系统运行状态下检测内部泄漏点。例如，若检测到液压泵出口处超声波信号强度超过阈值，则可能存在泵体内部泄漏。
4. 数据分析与报告：
   • 数据处理：利用数据采集系统生成的压力-时间曲线，计算压力波动范围、最大值与最小值等关键参数。
   • 报告编制：根据检测结果编制详细报告，包括检测方法、仪器配置、测试数据、问题诊断及改进建议等内容。例如，若检测发现系统压力波动超过设定范围，则建议检查液压泵调节阀或更换压力传感器。
