800T内高压水胀成型机

时间:2014-08-20 09:47:43  点击次数:2595

  我公司研发的800T内高压水胀成型机,该设备的研发成功标示着我公司的液压技术得到了突破。800T内高压水胀成型机采用PLC和 触摸屏控制方式,能根据不同产品进行相应的参数设置与修改,并能实时显示相应的压力、位移等参数,实现合模、充液、加载、整形等动作。本机的压力和位移均 采用电液比例控制,压力稳定、重复定位精度高、噪音低,能耗低。其产品由合模机、高压源(增压系统)、液压系统、控制系统、侧推缸、模具、控制系统等七大部分组成。

800T内高压水胀成型机

一.设备起源:

  因应运输工具轻量化、高性能、省能源之发展趋势,自1990年代起管件液压成形或称管件内高压成形技术受到工业界及学术界极大瞩目而蓬勃发展,目前已成为国际间汽车产业主流制造技术之一,包括:德国 ,美国,日本,韩国等均已投入生产或试量产,主要应用为底盘件、车身结构件与排气系统零组件,在其它产业应用亦不断扩大中,前景十分广阔。管件液压成形技术具有:减轻重量 / 节 省能源、产品一体型化、刚性佳、提高产品性能、精度及创新性,且在生产过程中可减少半成品零件数量,减少焊接、机械加工与产品组装道次等后加工处理,有效 降低生产成本、缩短加工周期等优点。下面将针对800T内高压水胀成型机的加工原理、优点、国内外产业应用现况、技术发展动向及产业发展趋势进行探讨。

二. 设备工作原理:

  800T内高压水胀成型机适用于异厚异形之中空结构管件,顾名思义是先将管材置于具形状的模具中,藉由管件内部加入高压流体 ( 目前主要以水为主 ) ,搭配轴向施加压力补偿管料,把管料压入到模具腔体内成形。其成形所需之液压力一般约 200MPa ,特殊状况下甚至高达 400MPa 。适用材料和应用范围:具备优良的可延伸性为液压成形法的关键,原则上适用于冷间成形加工的材料均适用于管件液压成形技术,目前主要以:低碳钢、低合金钢、不锈钢、铝合金、铜合金等为主。

三.设备用途及特点:

  800T内高压水胀成型机是通过向管坯内部加压和轴向加力补料把管坯压入到模具型腔使其成形的一种先进的轻量化成形技术。

  800T内高压水胀成型机主要用于航空、航天、汽车零部件、五金等行业的异形复杂管件的成形工艺。

其特点表现在:

  1. 减轻质量、节约材料;

  2. 减少零件和模具的数量,降低模具费用。内高压件通常只需要一套模具;

  3. 可减少后续机械加工和组装焊接量;

  4. 提高强度与刚度,尤其抗疲劳强度;

  5. 变合模力设计,成形零件壁厚均匀,减薄少;

  6. 降低生产成本。

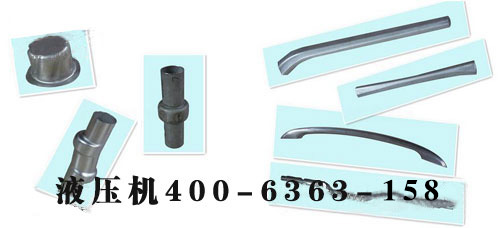

800T内高压水胀成型机样品

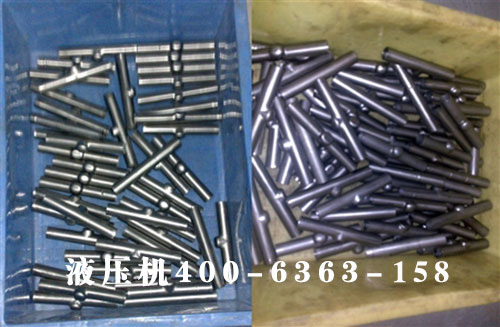

800T内高压水胀成型机样品

800T内高压水胀成型机样品


四.设备使用条件:

  1:工作环境温度:0-45℃;

  2:电源电压:380V、50Hz;

  3:液压系统使用介质:YB-N46#/68#抗磨液压油;

  4:水压系统使用介质:皂化液。
