工作原理
球磨机是由水平的筒体,进出料空心轴及磨头等部分组成,筒体为长的圆筒,筒内装有研磨体,筒体为钢板制造,有钢制衬板与筒体固定,研磨体一般为钢制圆球,并按不同直径和一定比例装入筒中,研磨体也可用钢段。根据研磨物料的粒度加以选择,物料由球磨机进料端空心轴装入筒体内,当球磨机筒体转动时候,研磨体由于惯性和离心力作用,摩擦力的作用,使它帖附近筒体衬板上被筒体带走,当被带到一定的高度时候,由于其本身的重力作用而被抛落,下落的研磨体像抛射体一样将筒体内的物料给击碎。
物料由进料装置经入料中空轴螺旋均匀地进入磨机第一仓,该仓内有阶梯衬板或波纹衬板,内装不同规格钢球,筒体转动产生离心力将钢球带到一定高度后落下,对物料产生重击和研磨作用。物料在第一仓达到粗磨后,经单层隔仓板进入第二仓,该仓内镶有平衬板,内有钢球,将物料进一步研磨。粉状物通过卸料箅板排出,完成粉磨作业。
筒体在回转的过程中,研磨体也有滑落现象,在滑落过程中给物料以研磨作用,为了有效的利用研磨作用,对物料粒度教大的一般二十目磨细时候,把磨体筒体用隔仓板分隔为二段,即成为双仓,物料进入第一仓时候被钢球击碎,物料进入第二仓时候,钢端对物料进行研磨,磨细合格的物料从出料端空心轴排出,对进料颗粒小的物料进行磨细时候,如砂二号矿渣,粗粉煤灰,磨机筒体可不设隔板,成为一个单仓筒磨,研磨体也可以用钢段。
原料通过空心轴颈给入空心圆筒进行磨碎。圆筒内装有各种直径的磨矿介质(钢球、钢棒或砾石等)。当圆筒绕水平轴线以一定的转速回转时,装在筒内的介质和原料在离心力和摩擦力的作用下,随着筒体达到一定的高度,当自身的重力大于离心力时,便脱离筒体内壁抛射下落或滚下,由于冲击力而击碎矿石。同时在磨机转动过程中,磨矿介质相互间的滑动运动对原料也产生研磨作用。磨碎后的物料通过空心轴颈排出。
机械结构

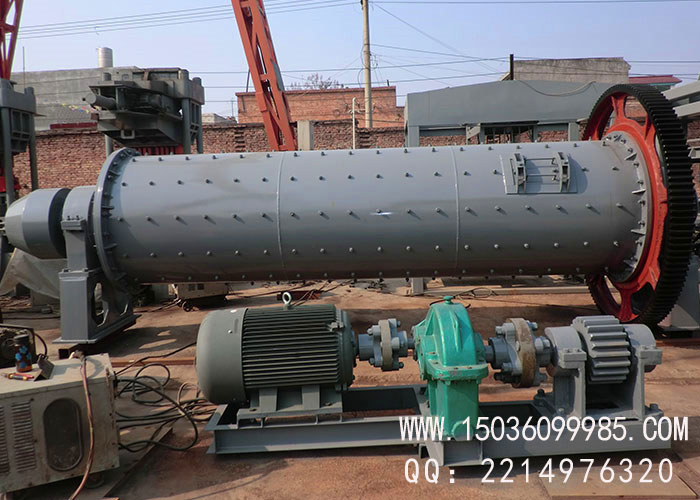

球磨机由给料部、出料部、回转部、传动部(减速机,小传动齿轮,电机,电控)等主要部分组成。中空轴采用铸钢件,内衬可拆换,回转大齿轮采用铸件滚齿加工,筒体内镶有耐磨衬板,具有良好的耐磨性。本机运转平稳,工作可靠。
球磨机主机包括筒体,筒体内镶有用耐磨材料制成的衬,有承载筒体并维系其旋转的轴承,还要有驱动部分,如电动机,和传动齿轮,皮带轮,三角带等。
关于叫叶片的零件,一般不是主要部件,在进料端的部件进料口内有内螺旋可称其内螺旋叶片,在出料端的部件出料口内有内螺旋也可称其内螺旋叶片。
另外在出料端的辅助设备中如果用螺旋运输机,在该设备里会有叫螺旋叶片的零件,但是严格的说,它已经不算球磨机的零件了。根据物料及排矿方式,可选择干式球磨机和湿式格子型球磨机。节能球磨机,采用自动调心双列向心球面滚子轴承,运转阻力小,节能效果显著。筒体部分,在原有筒体出料端增加了一段圆锥筒体,既增加了磨机的有效容积,又使筒内介质分配更加合理。
本产品广泛用于有色金属、黑色金属、非金属选矿场及化工、建材行业作物料研磨使用。
