概述:

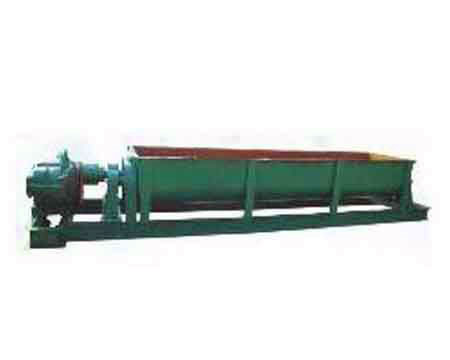

      双轴搅拌机利用两根呈对称状的螺旋轴的同步旋转,在输送干灰等粉状物料的同时加水搅拌,均匀加湿干灰粉状物料,达到使加湿物料不冒干灰又不会渗出水滴的目的,从而便于加湿灰装车运输或转入其它输送设备。主要适用于火力发电厂、矿山等行业粉煤灰或类似物料加湿装车的场合。
双轴搅拌机技术参数

1、SJ系列技术参数


规格型号
Type
生产能力(m3/h)
Throughput
配用动力(KW)
Equipping Power(kw)
主轴转速
(转/分钟)
Rotation
speed of
main shaft
(r.p.m)
外形尺寸长×宽×高
mm
Shape dimension
L×W×H(mm)
SJ360×40
30-40
Y4-75
50
5750×2330×1040
SJ360×36B
25-35
Y4-55
56
5600×2230×850
SJ360×32B
20-30
Y4-45
52
5530×2220×800
SJ280×32
20-30
Y4-37
57
4560×1280×735
SJ260×32
20-30
Y4-30
57
4350×1280×735
SJ240×28
15-20
Y4-22
57
4100×1200×800
SJ240×40
10-15
Y4-18.5~22
58
3970×1200×800

2、SJJ系列技术参数

格型号
Type
生产能力(m3/h)
Throughput
配用动力(KW)
Equipping Power(kw)
主轴转速
(转/分钟)Rotation
speed of
main shaft
(r.p.m)
配用三角带mm
Equipping V belt(mm)
外形尺寸长×宽×高mm
Shape dimension
L×W×H(mm)
SJJ300×40
30-40
Y6-75
50
9SPB-5000
5400×1400×1000
SJJ280×36
25-30
Y6-55
50
7D-4500
5400×1400×1000
SJJ260×32
20-25
Y6-45
52
6D-4500
5000×1300×950



设备结构特点:


双轴搅拌机主要由机壳、螺旋轴总成、驱动装置、配管、盖板、链罩等部件组成(详见随机外供图),具体结构性能特点如下:
      1 壳体主要由板材及型钢构成,在制造厂内焊接成形,并与其他部件组装在一起,是双轴搅拌机的支撑。壳体密封严密,不会有飞灰外扬、漏灰的现象。
      2 螺旋轴总成是双轴搅拌机的主要组成部分,其组成部分主要有左右旋向螺旋轴、轴承座、轴承套、轴承盖、齿轮、链轮、油杯、叶片等零部件。
左右旋向螺旋轴制造精度要求高,工艺性能好,与轴承座、轴承套、轴承盖有严格的配合要求。齿轮模数为8,齿数为60,齿形角为20°;链轮节距为50.8,齿数为25,齿形为GB1224-85。齿轮、链轮都有防护罩保护,可以安全有效的运行。油杯为压配式压注油杯,加注润滑油方便、有效。双轴搅拌机叶片的材料选用耐磨损且不易粘灰的复合陶瓷。叶片结构设计地合理简单,磨损之后易于更换,使用寿命长。
      3加水调湿配管主要由接管、接头及喷嘴组成。喷嘴采用不锈钢雾化锥喷嘴,布置在搅拌机机壳内部上方,沿螺旋轴方向轴向排列,形成水帘以利于物料的加湿搅拌。喷嘴结构简单,易于更换,不锈钢材质,防腐耐用。通过操作供水管道上的手动调节阀可以调节湿灰的含水率。
      4盖板主要包括左盖板、中间盖、右盖板、孔盖及检修孔盖等。双轴搅拌机两侧设置有六个检修孔,以方便操作人员平时的检修及保养。双轴搅拌机用于气力输送末端,


双轴搅拌机工作原理:



      双轴搅拌机利用两根呈对称状的螺旋轴的同步旋转,在输送干灰等粉状物料的同时加水搅拌,均匀加湿干灰粉状物料,达到使加湿物料不冒干灰又不会渗出水滴的目的,从而便于加湿灰装车运输或转入其它输送设备.主要适用于火力发电厂、矿山等行业粉煤灰或类似物料加湿装车的场合.
